MIDIFIER UN PEDALIER CARTE PEDUSB et KIP32
Documentation de montage détaillée.
Exemple de réalisation :
Retour au sommaire
EnglishEnglish
L'utilisation de capteurs magnétiques à effet Hall avec les cartes KIP32 situés juste sous les notes est de loin la solution la plus fiable tant pour les pédaliers que pour les claviers (cartes KIH32).(voir ci-contre). On peut raccorder les sorties des capteurs soit directement aux entrées d'une carte KI64 ou KI6x8x8_MIDI_USB ou d'une carte dédiée pédalier PEDUSB. Le raccordement est très simple : un fil unique par touche, pôle + et - pour l'ensemble du pedalier ou raccordement à mes cartes mégnétiques à capteurs HALL : KIP32.

Bien entendu tout autre type de contacts peuvent être adaptés sur mes cartes :
Contacts directs, ILS (ampoule-contacts sous vide), contacts opto-électroniques ou capteurs magnétiques HALL sans cotact. LA solution la plus fiable et pérenne à mon sens qu'utilisent les facteurs d'orgue.

Dans le cas des capteurs HALL (cartes KIP32), un aimant ferrite est disposé sous la touche. (voir photo ci-contre)
Une carte électronique supporte les capteurs par blocs de 5 et 7 touches, et est reliée une de mes cartes MIDI/USB.
Cette carte peut s'adapter à tout type de configuration. Elle se connecte soit :
- A la carte mère KI7_MIDI_USB via une carte KI64
- A la carte dédiée pédalier PEDUSB
- Ou aux cartes  KI6x8x8 orientée claviers matricés qui sort l'information en MIDI classique, ou directement selon la norme MIDI/USB qui s'interface à tout type d'ordinateur MAC ou PC.

  • Jusqu'à 7 claviers et un pédalier
  • 64 entrées de commandes
  • 32 sorties de puissance : voyants, tirettes.
  • Bien entendu, elle est extensible pour s'adapter à n'importe quelle configuration.
-Si l'on ne souhaite que connecter spécialement un pédalier, utiliser la carte PEDUSB
Les cartes pédaliers KIH32 (ci-contre) se présentent en 2 versions :

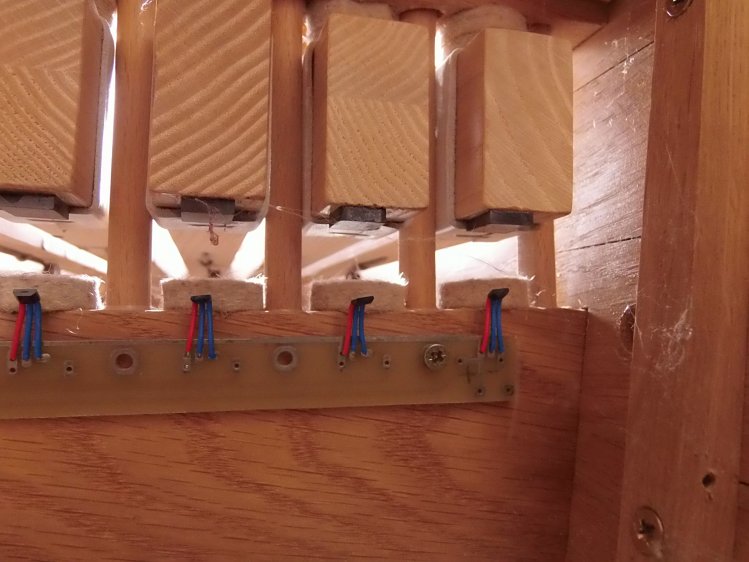

Capteurs magnétiques Hall et aimants

Version avec 1 connecteur 1x7 broches

Version avec un connecteur 2x4 broches
La carte maître interface MIDI  :
  • Mes cartes KI7_MIDI_USB ou KI6x8x8_USB s'interfacent directement aux cartes supportant les contacts.
  • La carte PEDUSB est entièrement autonome.
  • A droite : la carte KI6x8x8_MIDI_USB pour 6 claviers/pédaliers.
  • Connecteur noir 32 sorties en haut à droite.
  • En bas à droite, la carte KI64, qui s'interface directement avec la KI7_MIDI_USB.
  • le connecteur standard de type DIN 41612 64 contacts connectables aux boutons de commande : registres, pistons, basculants.
  • Entrée 5Volts
  • Sortie MIDI par fiche DIN standard à droite.
  • Contrairement à toutes les cartes du marché, elle gère directement tous les claviers et commandes de l'orgue, et ne sort qu'une seule et unique sortie MIDI. Pas besoin de "MIDI MERGERS" coûteux et toujours sources de problèmes.
  • Ces 2 types de cartes sont reconfigurables, paramétrables à volonté (numéros de sorties MIDI ou toute autre customisation), pour s'adapter à tout type d'instrument, tant virtuel que réel.
  • Ces cartes sont disponibles sur demande.
Carte avec 64 entrées numériques pour claviers FATAR


Carte KI64 entrées numériques à brancher sur la KI7_MIDI_USB
