midifier_claviers

Si toutefois vos contacts sont encore bons (attention la couche de carbone est très fragile et s'use avec le temps), vous pouvez vous interfacer avec mes cartes KI64 et KI7_MIDI_USB. Ou avec les cartes KI6x8x8 avec ENCOD88.

Si vous préférez d'autres types de contacts, ma carte KI64 ou ENCOD88 peut s'y adapter : exemples : contacts simples, ampoules ILS, capteurs optiques. Ma carte permet de gérer :

CARTE KI8x8x8_MIDI_USB

LES INTERFACES CLAVIERS :
D'encombrement très réduit, ils se montent directement soit à l'arrière, soit sous les claviers.
(voir ci-contre).
Ils se connectent directement :
- Soit mon interface MIDI (image ci-dessus) qui grâce à un convertisseur MIDI->USB, se raccorde à tout PC.
- Soit à mon interface parallèle, raccordable directement à tout PC équipé d'une prise parallèle.

Ils se connectent directement à la carte interface MIDI. Ils sont au pas de claviers d'orgue standard, et peuvent s'adapter à tout clavier même avec de légères modifications de tailles. Ils sont formés de 2 cartes de 32 notes. Pouvant donc s'interfacer à tout clavier pu pédalier jusqu'à 64 notes. Le raccordement à la carte MIDI se fait par un connecteur de 15 points de type DB15. Une alimentation de 12V avec un régulateur assure un fonctionnement sûr et indépendant du reste de l'électronique.

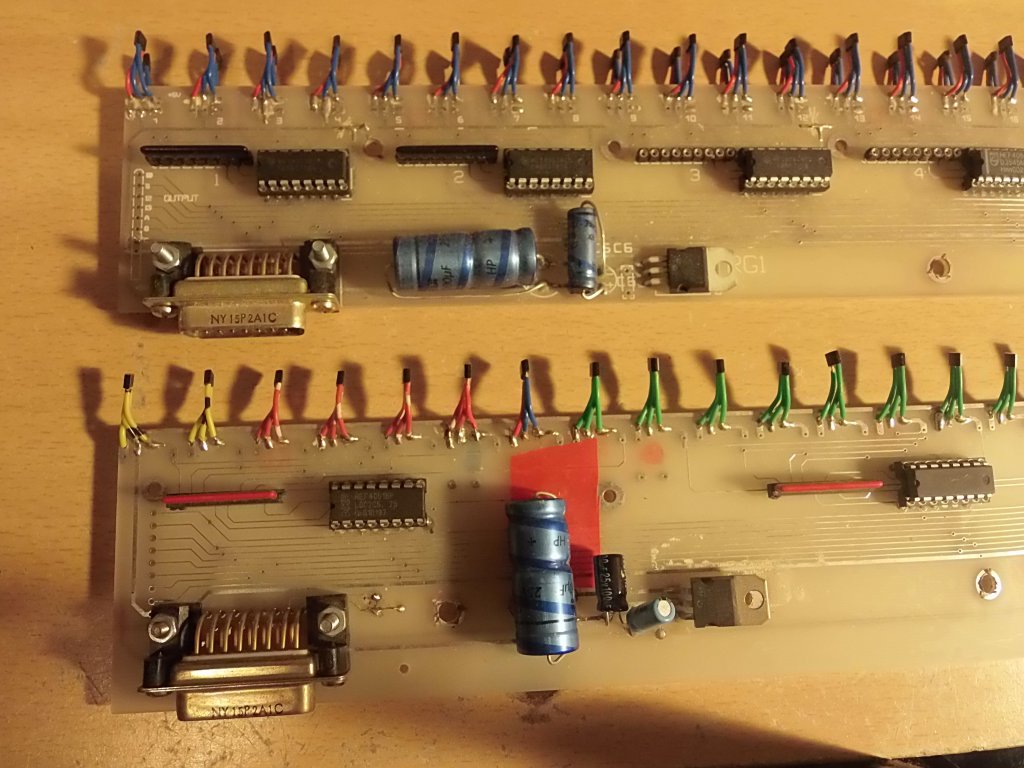

En haut : interface avec 2 rangées de 32 capteurs, permettant de tester la vélocité d'enfoncement des notes.
En bas, interface avec une seule rangée de capteurs.
Ces dispositifs offrent une durée de vie quasiment illimitée, contrairement à la majorité des claviers à contacts.
Bien entendu, mes cartes s'adaptent aussi directement à des contacts ou à des capteurs optoélectroniques, ou à ampoules ILS, sans aucune modification. Il suffit simplement de relier les contacts aux contacts d'entrée des capteurs. Ces contacts remplaçant directement les capteurs HALL.

ENGLISH CARTES MIDI ACCUEIL	MIDIFIER LES CLAVIERS D'UN ORGUE : SCHEMA GENERAL	CARTES MIDI	DOC TECHNIQUE
Grâce à mon système de carte électroniques MIDI, il est possible de MIDIFIER n'importe quel clavier ou pédalier d'orgue existant. Si vous ne possédez pas de clavier, vous pouvez toujours acheter à très bas coût un clavier maître qui vous sort les commandes MIDI. (Ex : Axiom pro 120€ environ). Au toucher tout mou... Evidemment, si le toucher ne vous satisfait pas, vous pouvez soit acheter des claviers matricés FATAR, très économiques pour la version de base TP6LP Type DF (175€ environ), mais de très bel aspect pour les modèles plus sophistiqués. (Apparence bois, classique, etc... beaucoup plus chers mais pas plus fiables...). Notez que 99% des fabricants de synthétiseurs et d'orgues industriels s'approvisionnent chez FATAR. A noter également qu'au prix de quelques astuces très simples on peut transformer un TP6LP en clavier d'orgue professionnel au toucher mécanique remarquable. Si vous possédez des claviers d'orgues classiques, vous pouvez aussi les midifier grâce à mon système de cartes et d'interfaces magnétiques à effet Hall. Si toutefois vos contacts sont encore bons (attention la couche de carbone est très fragile et s'use avec le temps), vous pouvez vous interfacer avec mes cartes KI64 et KI7_MIDI_USB. Ou avec les cartes KI6x8x8 avec ENCOD88. Si vous préférez d'autres types de contacts, ma carte KI64 ou ENCOD88 peut s'y adapter : exemples : contacts simples, ampoules ILS, capteurs optiques. Ma carte permet de gérer : - Jusqu'à 6 ou 8 claviers/pédalier, ce qui vous évitera d'acheter une carte par clavier qu'imposent tous les constructeurs ! - 64 entrées de commandes : tirants de registres, basculants, pistons, etc... - 32 ou 64 sorties de puissance vers relais, moteurs, etc?... - Possibilité de commander un orgue à tuyaux		CARTE KI8x8x8_MIDI_USB Exemple de cartes pour 1 à 8 claviers matricés de type FATAR : La KI8x8x8_MIDI_USB Les cartes ENCOD88 avec 64 entéres digitales peuvent remplacer les cartes KI64. Pour les claviers anciens d'orgues électroniques, ou sans contacts type Facture d'Orgue utiliser la carte KI7_MIDI_USB et KI64 à contacts directs.
LES CARTE KIH32 pour capteurs HALL
LES INTERFACES CLAVIERS : D'encombrement très réduit, ils se montent directement soit à l'arrière, soit sous les claviers. (voir ci-contre). Ils se connectent directement : - Soit mon interface MIDI (image ci-dessus) qui grâce à un convertisseur MIDI->USB, se raccorde à tout PC. - Soit à mon interface parallèle, raccordable directement à tout PC équipé d'une prise parallèle. Ces interfaces sont disponibles sur demande.		CARTES KIH32 pour capteurs magnétques HALL
Carte 32 ou 64 entrées : Elles permettent de se connecter à des contacts classiques existants. Elles se raccordent directement aux prises DB15 des cartes KI6_64_MIDI. Elles se déclinent en 32 ou 64 contacts.
		Cartes à contact direct KI32 ou 64
LES INTERFACES CLAVIERS sous forme de REGLETTES: Ils se connectent directement à la carte interface MIDI. Ils sont au pas de claviers d'orgue standard, et peuvent s'adapter à tout clavier même avec de légères modifications de tailles. Ils sont formés de 2 cartes de 32 notes. Pouvant donc s'interfacer à tout clavier pu pédalier jusqu'à 64 notes. Le raccordement à la carte MIDI se fait par un connecteur de 15 points de type DB15. Une alimentation de 12V avec un régulateur assure un fonctionnement sûr et indépendant du reste de l'électronique. En haut : interface avec 2 rangées de 32 capteurs, permettant de tester la vélocité d'enfoncement des notes. En bas, interface avec une seule rangée de capteurs. Ces dispositifs offrent une durée de vie quasiment illimitée, contrairement à la majorité des claviers à contacts. Bien entendu, mes cartes s'adaptent aussi directement à des contacts ou à des capteurs optoélectroniques, ou à ampoules ILS, sans aucune modification. Il suffit simplement de relier les contacts aux contacts d'entrée des capteurs. Ces contacts remplaçant directement les capteurs HALL.
CARTE POUR CLAVIERS MATRICES : KI6x8x8_MIDI_USB ou KI8x8x8_MIDI_USB Cette carte permet de connecter 6 à 8 claviers/pédalier, 64 entrées boutons de registres, (connecteur gri) ou 32 boutons + pédalier 32 notes - Elle sort directement les évènements MIDI sur sortie standard USB compatible avec tout PC ou Mac Intosh. - Elle comporte 32 sorties permettant de commander des ampoules LED, dont la gestion est directement réalisée par le microprocesseur. - Ce microprocesseur 32 bits, très rapide, transfère les commandes MIDI au PC à une cadence bien supérieure à celle du MIDI standard à 31KHz. - Pas de nécessité de "MIDI MERGER"
CARTES REGLETTES KIR_32 pour pédalier Cette carte se place directement sous les touches de pédalier. Elles se raccordent directement aux cartes KI7_MIDI_USB ou aux cartes KI6_8x8_FATAR.
LES DIFFERENTS TYPES DE CONTACTS : Les contacts possibles pour raccorder des claviers sont les suivants : - Les contacts classiques, de préférence dorés : Vous pouvez utiliser des contacts de connecteurs, souvent de très bonne qualités. Attention : les contacts dorés or sont recommandés, afin d'éviter les rebonds électriques. C'est de loin la solution la plus économique. - Les contacts à ampoules REED ou ILS : nécessitent un petit aimant. Assez délicats à positionner. - Les capteurs HALL, la Rolls-Royce des capteurs : inusables, pas de rebond. Je propose des réglettes toutes cablées pour le pédalier et les claviers. (Voir plus haut la carte KI32). Compter 0,40€ par capteur. - Les aimants ferrites pour les capteurs ILS et les HALL : ne se trouvent qu'en CHINE. Je peux vous en fournir. Compter 0,58 € par aimant.
